背景概要
相信大家平時在學習canvas 或 項目開發中使用canvas的時候應該都遇到過這樣的需求：實現一個可以書寫的畫板小工具。
嗯，相信這對canvas使用較熟的童鞋來說僅僅只是幾十行代碼就可以搞掂的事情，以下demo就是一個再也簡單不過的例子了：
<!DOCTYPE html>
<html>
<head>
<title>Sketchpad demo</title>
<style type="text/css">
canvas {
border: 1px blue solid;
}
</style>
</head>
<body>
<canvas id="canvas" width="800" height="500"></canvas>
<script type="text/javascript">
let isDown = false;
let beginPoint = null;
const canvas = document.querySelector('#canvas');
const ctx = canvas.getContext('2d');
// 設置線條顏色
ctx.strokeStyle = 'red';
ctx.lineWidth = 1;
ctx.lineJoin = 'round';
ctx.lineCap = 'round';
canvas.addEventListener('mousedown', down, false);
canvas.addEventListener('mousemove', move, false);
canvas.addEventListener('mouseup', up, false);
canvas.addEventListener('mouseout', up, false);
function down(evt) {
isDown = true;
beginPoint = getPos(evt);
}
function move(evt) {
if (!isDown) return;
const endPoint = getPos(evt);
drawLine(beginPoint, endPoint);
beginPoint = endPoint;
}
function up(evt) {
if (!isDown) return;
const endPoint = getPos(evt);
drawLine(beginPoint, endPoint);
beginPoint = null;
isDown = false;
}
function getPos(evt) {
return {
x: evt.clientX,
y: evt.clientY
}
}
function drawLine(beginPoint, endPoint) {
ctx.beginPath();
ctx.moveTo(beginPoint.x, beginPoint.y);
ctx.lineTo(endPoint.x, endPoint.y);
ctx.stroke();
ctx.closePath();
}
</script>
</body>
</html>
它的實現邏輯也很簡單：
- 我們在canvas畫布上主要監聽了三個事件：
mousedown、mouseup和mousemove，同時我們也創建了一個isDown變量；
- 當用戶按下鼠標（
mousedown，即起筆）時將isDown置為true，而放下鼠標（mouseup）的時候將它置為false，這樣做的好處就是可以判斷用戶當前是否處于繪畫狀態；
- 通過
mousemove事件不斷采集鼠標經過的坐標點，當且僅當isDown為true（即處于書寫狀態）時將當前的點通過canvas的lineTo方法與前面的點進行連接、繪制；

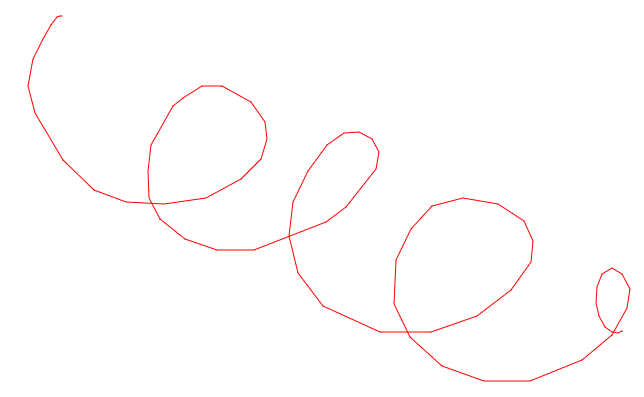

通過以上幾個步驟我們就可以實現基本的畫板功能了，然而事情并沒那么簡單，仔細的童鞋也許會發現一個很嚴重的問題——通過這種方式畫出來的線條存在鋸齒，不夠平滑，而且你畫得越快，折線感越強。表現如下圖所示：
為什么會這樣呢？
問題分析
出現該現象的原因主要是：

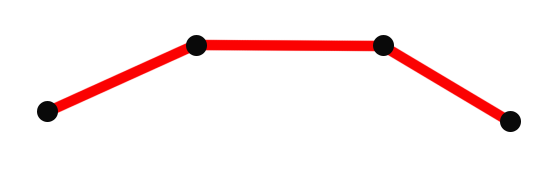

我們是以canvas的lineTo方法連接點的，連接相鄰兩點的是條直線，非曲線，因此通過這種方式繪制出來的是條折線；
受限于瀏覽器對mousemove事件的采集頻率，大家都知道在mousemove時，瀏覽器是每隔一小段時間去采集當前鼠標的坐標的，因此鼠標移動的越快，采集的兩個臨近點的距離就越遠，故“折線感越明顯“；
如何才能畫出平滑的曲線?
要畫出平滑的曲線，其實也是有方法的，lineTo靠不住那我們可以采用canvas的另一個繪圖API——quadraticCurveTo ，它用于繪制二次貝塞爾曲線。
二次貝塞爾曲線
quadraticCurveTo(cp1x, cp1y, x, y)
調用quadraticCurveTo方法需要四個參數，cp1x、cp1y描述的是控制點，而x、y則是曲線的終點：
更多詳細的信息可移步MDN
既然要使用貝塞爾曲線，很顯然我們的數據是不夠用的，要完整描述一個二次貝塞爾曲線，我們需要：起始點、控制點和終點，這些數據怎么來呢？
有一個很巧妙的算法可以幫助我們獲取這些信息
獲取二次貝塞爾關鍵點的算法
這個算法并不難理解，這里我直接舉例子吧：

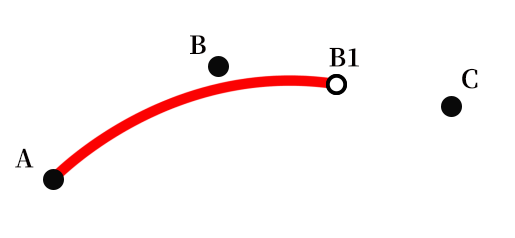

假設我們在一次繪畫中共采集到6個鼠標坐標，分別是A, B, C, D, E, F；取前面的A, B, C三點，計算出B和C的中點B1，以A為起點，B為控制點，B1為終點，利用quadraticCurveTo繪制一條二次貝塞爾曲線線段；

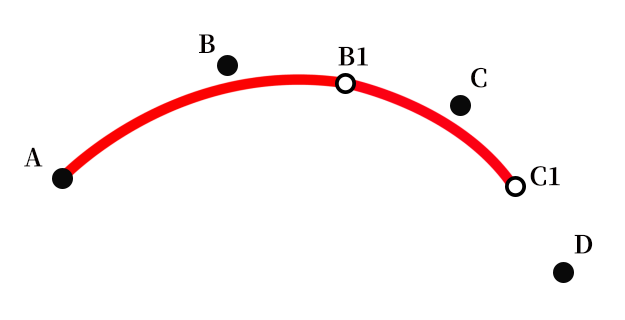

接下來，計算得出C與D點的中點C1，以B1為起點、C為控制點、C1為終點繼續繪制曲線；

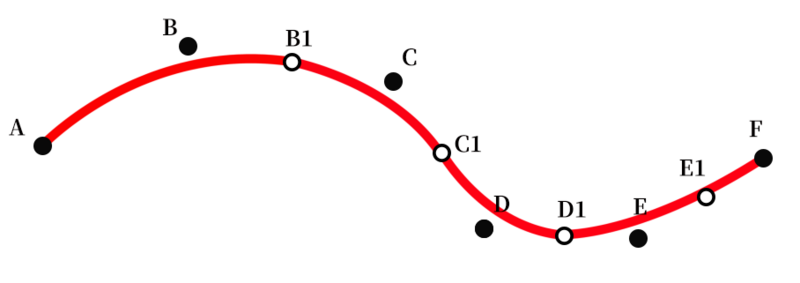

依次類推不斷繪制下去，當?shù)阶詈笠粋€點F時，則以D和E的中點D1為起點，以E為控制點，F為終點結束貝塞爾曲線。
OK，算法就是這樣，那我們基于該算法再對現有代碼進行一次升級改造：
let isDown = false;
let points = [];
let beginPoint = null;
const canvas = document.querySelector('#canvas');
const ctx = canvas.getContext('2d');
// 設置線條顏色
ctx.strokeStyle = 'red';
ctx.lineWidth = 1;
ctx.lineJoin = 'round';
ctx.lineCap = 'round';
canvas.addEventListener('mousedown', down, false);
canvas.addEventListener('mousemove', move, false);
canvas.addEventListener('mouseup', up, false);
canvas.addEventListener('mouseout', up, false);
function down(evt) {
isDown = true;
const { x, y } = getPos(evt);
points.push({x, y});
beginPoint = {x, y};
}
function move(evt) {
if (!isDown) return;
const { x, y } = getPos(evt);
points.push({x, y});
if (points.length > 3) {
const lastTwoPoints = points.slice(-2);
const controlPoint = lastTwoPoints[0];
const endPoint = {
x: (lastTwoPoints[0].x + lastTwoPoints[1].x) / 2,
y: (lastTwoPoints[0].y + lastTwoPoints[1].y) / 2,
}
drawLine(beginPoint, controlPoint, endPoint);
beginPoint = endPoint;
}
}
function up(evt) {
if (!isDown) return;
const { x, y } = getPos(evt);
points.push({x, y});
if (points.length > 3) {
const lastTwoPoints = points.slice(-2);
const controlPoint = lastTwoPoints[0];
const endPoint = lastTwoPoints[1];
drawLine(beginPoint, controlPoint, endPoint);
}
beginPoint = null;
isDown = false;
points = [];
}
function getPos(evt) {
return {
x: evt.clientX,
y: evt.clientY
}
}
function drawLine(beginPoint, controlPoint, endPoint) {
ctx.beginPath();
ctx.moveTo(beginPoint.x, beginPoint.y);
ctx.quadraticCurveTo(controlPoint.x, controlPoint.y, endPoint.x, endPoint.y);
ctx.stroke();
ctx.closePath();
}
在原有的基礎上，我們創建了一個變量points用于保存之前mousemove事件中鼠標經過的點，根據該算法可知要繪制二次貝塞爾曲線起碼需要3個點以上，因此我們只有在points中的點數大于3時才開始繪制。接下來的處理就跟該算法一毛一樣了，這里不再贅述。

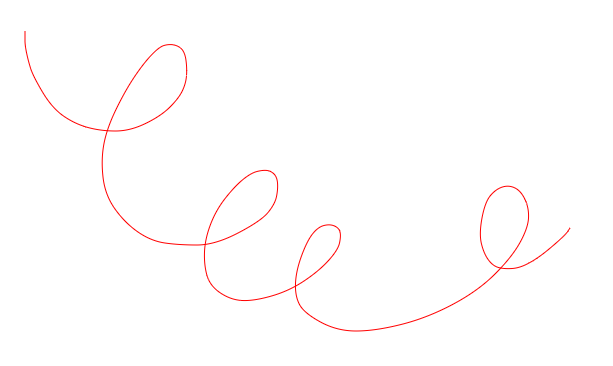

代碼更新后我們的曲線也變得平滑了許多，如下圖所示：
本文到這里就結束了，希望大家在canvas畫板中“畫”得愉快~我們下次再見：）
