| 注冊端口 | Mac地址 |
|---|---|
| P1 | Mac1 |
| P2 | Mac2 |
| … | … |
那么交換機是如何注冊Mac地址的呢？或者說，從哪里可以看到一個虛擬機的一個網卡注冊了哪個Mac呢？

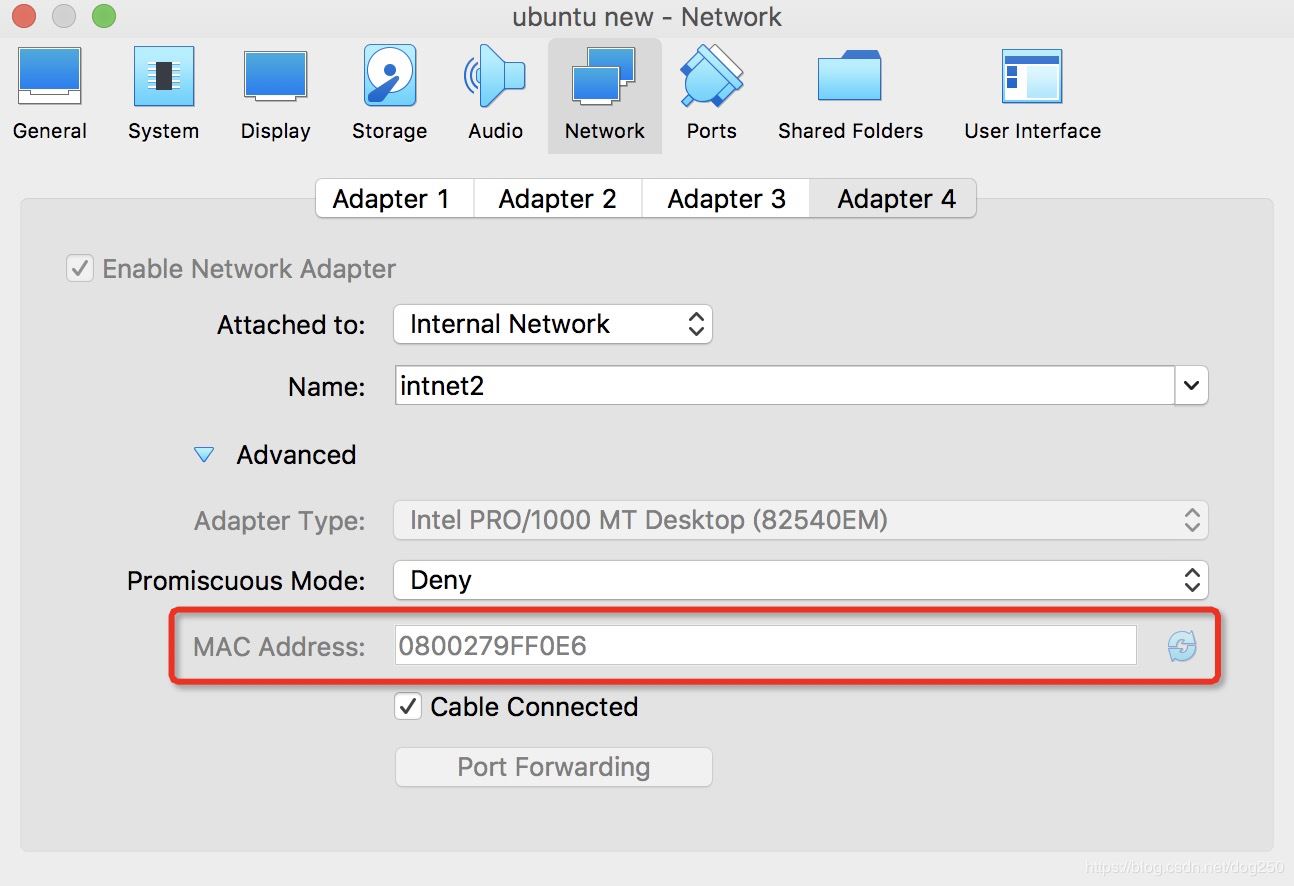

請看“虛擬機->設置->網絡”：
每激活一塊網卡，展開下面的Advanced就是該網卡的注冊Mac地址。

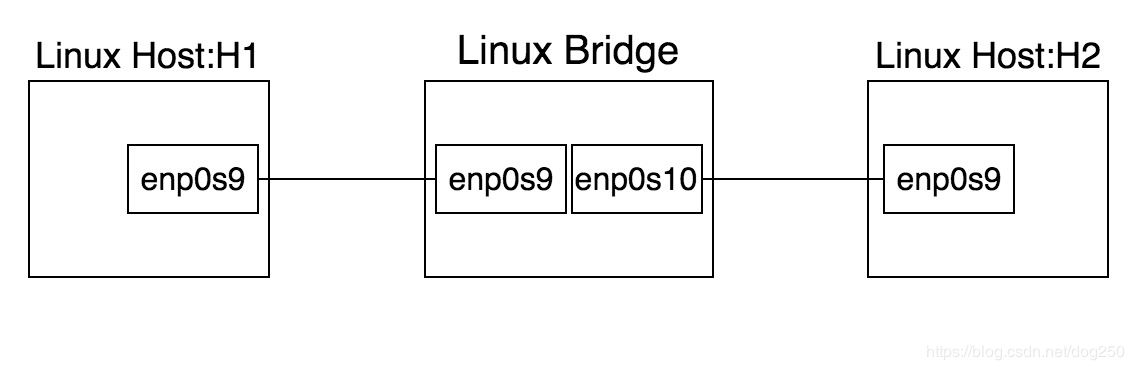

上面的實驗不通的原因現在很明確了。H1 ping H2時，經由Linux Bridge，ARP請求可以廣播到H2，此時H2收到的ARP廣播中，源MAC自然是H1的MAC地址，當H2回復ARP Reply時，目標MAC為H1的MAC地址，而H1的MAC地址沒有注冊在intnet2的虛擬交換機中，所以intnet2的交換機不會轉發這個幀。 所以自然就不通咯！
好了，接下來，我來打通其任督二脈，讓它通！是演示How的時候了。
只需要三步：
我來分別演示具體如何做。

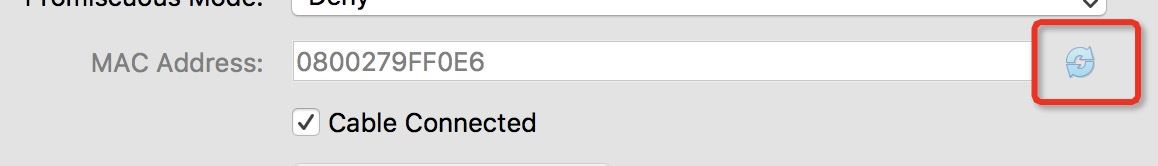

我們看到網卡配置界面貌似沒有指定MAC地址的選項，只有一個隨機生成MAC的按鈕：
怎么辦？
用命令行啊！
我們使用VBoxManage命令指定特定網卡的MAC地址，如下所示：
zhaoyadeMacBook-Pro:~ $ VBoxManage modifyvm "ubuntu new" --macaddress4 0800279ff0e6 zhaoyadeMacBook-Pro:~ $ VBoxManage modifyvm "ubuntu new" --macaddress3 080027bb3d67
以上的 0800279ff0e6 是H1 enp0s9的MAC地址，而 080027bb3d67 則是H2 enp0s9的MAC地址，從它們的網絡配置界面可以看到：
OK，現在啟動Linux Bridge機器，完成第三步，之所以需要這一步，是防止地址沖突導致Bridge的轉發表中毒：
懵圈了不是？所以必須把Linux Bridge的enp0s9，enp0s10這兩個網卡的MAC改成別的，而這個修改動作VirtualBox的Internal Network交換機并不知道(只有新的網卡激活或者重新注冊新的MAC會改變轉發表，即點擊那個小按鈕或者執行VBoxManage命令改變MAC地址)，所以并不影響其轉發表。
好了，讓我們行動：
ifconfig enp0s9 hw ether 08:00:27:bb:3d:68 ifconfig enp0s10 hw ether 08:00:27:9f:f0:e7
OK，所有步驟做完，讓我們測試：
brctl addbr br0; brctl addif br0 enp0s9; brctl addif br0 enp0s10; ifconfig br0 up;

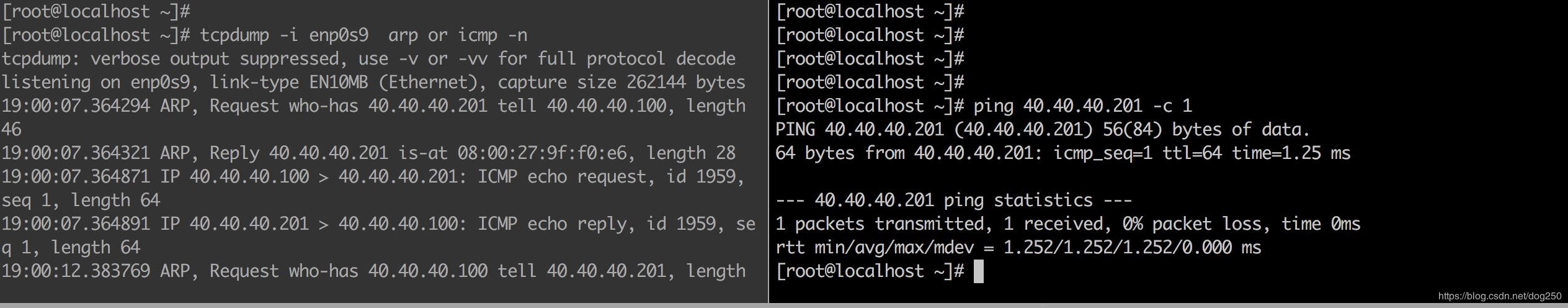

再次ping一下？
這不就通了嘛…
事實上，HostOnly模式的橋接與Intenal Network類似，也有這樣的問題，也是一樣的解決方法。
我不知道這個無法橋接兩個網絡的問題是VirtualBox有意為之還是說它真的是一個實現上的缺陷，但我是真的在實際工作當中遇到了這個需求，所以在我個人看來，它就是缺陷！這一點明顯不如VMWare的LAN Segment。
又或者說，VirtualBox僅僅在Mac OS上有這個問題？在Windows上好好的？也說不準，離開Windows平臺已經快兩年了。
這個問題解決了快一天。
一開始，我覺得是我的brctl配置問題，這么顯然的一個操作，咋就不通呢…百思不得其解，我是使用HostOnly做實驗的，后來通過抓包發現，H1的返回包直接返回到了Mac OS宿主機的vboxnet1網卡上的，而vboxnet1并沒有向Linux Bridge轉發這個包，先是懷疑是VirtualBox的一個BUG，重啟系統無果后，我大致就猜出什么意思了。至于說什么 “注冊型交換機” 這種詞，都是我瞎猜自造的，不管怎么說，八九不離十吧，并且我顯然跟隨這問題解決了它。
好久沒有遭遇這類問題了，不過我還是比較喜歡并且善于解這種疑難雜癥的，個人不是很擅長寫常規知識的教程，但對于這種平時大家不怎么遇到的怪問題，我這里自有妙藥。
在找到答案之前，我也Google了很久，查找VirtualBox上對應LAN Segment的東西，并且查找Internal Network和LAN Segment的區別，我甚至想找一個Mac OS上的Virtual Switch來用，自己營造一個虛擬并真實的以太網…如果真的找不到，那就只能DIY一個了。
還好，在這個及其不切實際的大場面上動干戈之前，我突然想到了本文所述的解決問題的方法，謝天謝地～
以上就是本文的全部?jī)?nèi)容，希望對大家的學習有所幫助，也希望大家多多支持腳本之家。
