從本節開始，我們將進入http模塊實現原理的講解，關于http模塊，有一個非常重要的點就是其是如何存儲http塊、server塊和location塊的數據的，而且nginx有的配置項是可以在多個配置塊中使用的，當http塊、server塊和location塊中兩個或者兩個以上的配置塊都配置了該配置項的時候，就會有一個問題是，nginx是如何處理這些配置項的。本文主要講解http塊中的各個模塊數據的存儲方式，這將是理解nginx的http模塊的工作方式的重要基石。

1. 核心模塊的存儲方式

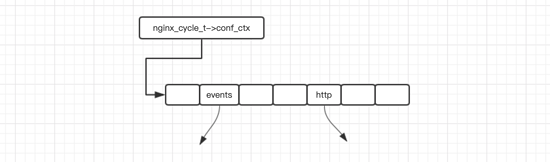

在nginx運行過程中，有一個全局配置結構體 ngx_cycle_t ，其有一個屬性 conf_ctx ，這個屬性是存儲nginx所有模塊配置的一個數組，這個數組的長度與nginx模塊的個數相同。不過需要注意的是， conf_ctx 數組的第一維只會存儲核心模塊的配置，而其他模塊對應的位置處的數組元素其實是為NULL。在 conf_ctx 中，各個核心模塊配置結構體的存儲位置與該模塊在所有模塊（包括非核心模塊）中的相對位置是一致的，如下圖所示為nginx存儲核心模塊的一個結構示意圖：

這里標注的 events 和 http 只是為了展示方便而添加的，本質上這個數組的元素的類型是 void* 的指針，至于該指針指向的具體結構體的類型，則是根據各個核心模塊自身的定義來的。

在http模塊下，其指向了一個 ngx_http_conf_ctx_t 類型的結構體，這個結構體的作用就是用來存儲http配置塊中各個配置項的數據的。如下是這個結構體的定義：

typedef struct {
 	// 存儲MAIN級別配置
  void **main_conf;
 	// 存儲SRV級別配置
  void **srv_conf;
 	// 存儲LOC級別配置
  void **loc_conf;
} ngx_http_conf_ctx_t;

我們知道，在nginx.conf配置文件中，在http塊下還配置有server塊，而server塊下也是可以有location塊，更有甚者，在location塊下可以有子location塊，如此往復，而這里的 ngx_http_conf_ctx_t 結構體的作用就是存儲所有的這些配置所對應的結構體數據。首先，我們需要明確的一點是，在nginx.conf配置文件中，配置項都是由一個個模塊定義的，一個模塊可以定義多個配置項，對于這些配置項的解析工作都是由這個模塊所定義的方法進行的。但是，一般的，一個模塊一般都只會定義一個結構體，這個結構體中的各個屬性則對應于該模塊所定義的各個配置項的數據，也就是說，通過各個模塊所定義的方法，其會將其所定義的配置項對應的配置轉換為該模塊所定義的結構體。這里所說的結構體就對應于上面的 main_conf 、 srv_conf 和 loc_conf 中的配置。從上面的定義就可以看出，這三個屬性的類型都是指針類型的數組，而數組的長度就對應于模塊的個數，準確來講，是對應于http模塊的各個。在解析各個http模塊的配置之前，nginx會對各個http模塊在當前類型的模塊（http模塊）中進行相對位置進行標記，每個http模塊的相對位置就對應于上面的三個屬性的數組下標。前面已經講到，每個http模塊都只會有一個配置結構體存儲該模塊所定義的所有配置數據，而這些配置結構體就是存儲在上面的三個數組中的。這樣，我們就能夠理解了，其實上面的結構體的三個屬性，每一個屬性的數組都對應了一個http模塊的配置結構體。

既然這里每個模塊都有一個結構體存儲在數組的對應索引位置，那這里為什么需要三個數組呢？比如說，對于 ngx_http_core_module ，其相對位置在http模塊是第一個，也就是說 main_conf[0] 、 srv_conf[0] 和 loc_conf[0] 存儲的都是 ngx_http_core_module 的配置結構體，為什么需要三個結構體。這里我們需要說明的是，對于每個http模塊，其會根據需要將配置項按照可使用范圍劃分為三類：僅用于http塊，可以用于http塊和server塊，以及可以用于http塊、server塊和location塊。每一類配置項都使用的是一個不同的結構體，比如 ngx_http_core_module 就定義了 ngx_http_core_main_conf_t 用于存儲僅用于http塊的配置項，定義了 ngx_http_core_srv_conf_t 用于存儲用于http塊和server塊的配置項，定義了 ngx_http_core_loc_conf_t 用于存儲用于http塊、server塊和location塊的配置項。對應于上面的數組就是， main_conf[0] 的結構體類型為 ngx_http_core_main_conf_t ， srv_conf[0] 的結構體類型為 ngx_http_core_srv_conf_t ， loc_conf[0] 對應的結構體類型為 ngx_http_core_loc_conf_t 。說到這里，我們就必須要厘清一個問題了，比如，對于某個配置項，其配置在了http塊中，但是其類型是可以用于http塊、server塊和location塊的，那么其就會被存儲在 loc_conf[0] 中，也就是說，上面的一整個結構體，從目前來看，存儲的都是在http塊中解析出來的各個配置項的數據。那么nginx是如何標記一個配置項是這三種類型中的哪一種呢？這主要是通過 ngx_command_t 結構體來定義的，如下所示為三個典型的配置：

{
 ngx_string("variables_hash_max_size"),
 NGX_HTTP_MAIN_CONF | NGX_CONF_TAKE1,
 ngx_conf_set_num_slot,
 	NGX_HTTP_MAIN_CONF_OFFSET,
 	offsetof(ngx_http_core_main_conf_t, variables_hash_max_size),
 	NULL
},
{
 ngx_string("listen"),
 	NGX_HTTP_SRV_CONF | NGX_CONF_1MORE,
 	ngx_http_core_listen,
 	NGX_HTTP_SRV_CONF_OFFSET,
 	0,
 	NULL
},
{
 ngx_string("root"),
 	NGX_HTTP_MAIN_CONF | NGX_HTTP_SRV_CONF | NGX_HTTP_LOC_CONF | NGX_HTTP_LIF_CONF
 	 | NGX_CONF_TAKE1,
 	ngx_http_core_root,
 	NGX_HTTP_LOC_CONF_OFFSET,
 	0,
 	NULL
},

這里我們以 variables_hash_max_size 、 listen 和 root 三個指令為例，這三個指令都是 ngx_http_core_module 模塊定義的配置項，但是它們存儲的位置則是完全不同的。我們需要注意的就是每個指令的第四個屬性的定義： NGX_HTTP_MAIN_CONF_OFFSET 、 NGX_HTTP_SRV_CONF_OFFSET 和 NGX_HTTP_LOC_CONF_OFFSET 。這三個類型的定義有兩重含義，一個是表示這個配置項是僅用于http塊，還是可以用于http塊和server塊，再或者是可以用于http塊、server塊和location塊；另一重含義是定義了這個配置項在上面講的 ngx_http_conf_ctx_t 中的偏移量，所謂的偏移量指的就是，在知道 ngx_http_conf_ctx_t 結構體對象的指針地址時，通過這里的偏移量就可以計算出當前配置項所存儲的數組。這里我們就需要展示一段代碼，即在 ngx_conf_parse() 方法中，其主要是用于解析nginx.conf配置文件的，在解析了某個配置項之后，就會在所有的模塊中，找到該配置項的定義，如果找到了配置項，就會嘗試獲取存儲該配置項所對應的結構體，并且會調用該配置項指定的方法進行配置項數據的解析。這里嘗試獲取該配置項所對應的結構體時，就需要用上上面的偏移量。如下是獲取該配置項的方法：

// 查找配置對象，NGX_DIRECT_CONF常量單純用來指定配置存儲區的尋址方法，只用于core模塊
if (cmd->type & NGX_DIRECT_CONF) {
 conf = ((void **) cf->ctx)[cf->cycle->modules[i]->index];

 // NGX_MAIN_CONF常量有兩重含義，其一是指定指令的使用上下文是main（其實還是指core模塊），
 // 其二是指定配置存儲區的尋址方法。
} else if (cmd->type & NGX_MAIN_CONF) {
 conf = &(((void **) cf->ctx)[cf->cycle->modules[i]->index]);

 // 除開core模塊，其他類型的模塊都會使用第三種配置尋址方式，也就是根據cmd->conf的值
 // 從cf->ctx中取出對應的配置。舉http模塊為例，cf->conf的可選值是NGX_HTTP_MAIN_CONF_OFFSET、
 // NGX_HTTP_SRV_CONF_OFFSET、NGX_HTTP_LOC_CONF_OFFSET，
 // 分別對應“http{}”、“server{}”、“location{}”這三個http配置級別。

 // 這個if判斷的作用主要是，cf->ctx的類型是ngx_http_conf_ctx_t，而cmd->conf主要的值可選
 // NGX_HTTP_MAIN_CONF_OFFSET、NGX_HTTP_SRV_CONF_OFFSET、NGX_HTTP_LOC_CONF_OFFSET，
 // 可以看到ngx_http_conf_ctx_t的屬性有main_conf、srv_conf和loc_conf，
 // 其實這里就是在計算當前的配置對象是存儲在這三個數組中的哪一個數組中，以default_type指令為例，
 // 其ngx_command_t的配置為：
 // {ngx_string("default_type"),
 //   NGX_HTTP_MAIN_CONF | NGX_HTTP_SRV_CONF | NGX_HTTP_LOC_CONF | NGX_CONF_TAKE1,
 //   ngx_conf_set_str_slot,
 //   NGX_HTTP_LOC_CONF_OFFSET,
 //   offsetof(ngx_http_core_loc_conf_t, default_type),
 //   NULL},
 // 可以看到，其conf屬性的值為NGX_HTTP_LOC_CONF_OFFSET，則說明其是存儲在loc_conf數組中的，
 // 而該數組中的元素類型為ngx_http_core_loc_conf_t，因而可以看到，后面ngx_command_t
 // 中offset屬性的值就指定為了offsetof(ngx_http_core_loc_conf_t, default_type)，
 // 這就是在計算default_type屬性在ngx_http_core_loc_conf_t結構體中的位置。
 // 通過下面的if判斷第一步confp = *(void **) ((char *) cf->ctx + cmd->conf);，就可以
 // 計算出當前所使用的結構體是在main_conf、srv_conf
 // 和loc_conf的哪一個數組中，而通過第二步conf = confp[cf->cycle->modules[i]->ctx_index];
 // 的計算，就可以計算出該結構體在數組中的具體位置，并且獲取該結構體數據。
 // 需要注意的是，這種計算方式只適用于http模塊的配置項獲取，因為只有http模塊的配置結構體是
 // ngx_http_conf_ctx_t類型的
} else if (cf->ctx) {
 confp = *(void **) ((char *) cf->ctx + cmd->conf);

 if (confp) {
  conf = confp[cf->cycle->modules[i]->ctx_index];
 }
}

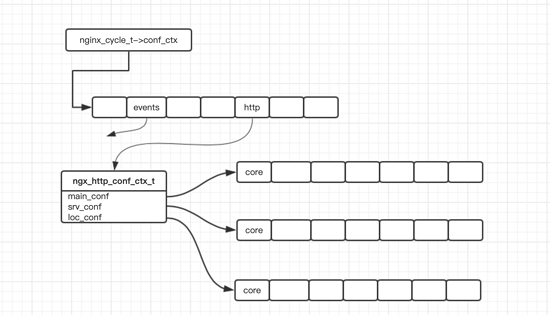

這里我們需要重點關注最后一個 else if 分支，這里就表明了http模塊是如何根據配置項的定義來計算該配置項所對應的結構體的存儲位置的。下面的圖就展示了包含有http塊配置的整體結構：

2. server塊的存儲方式

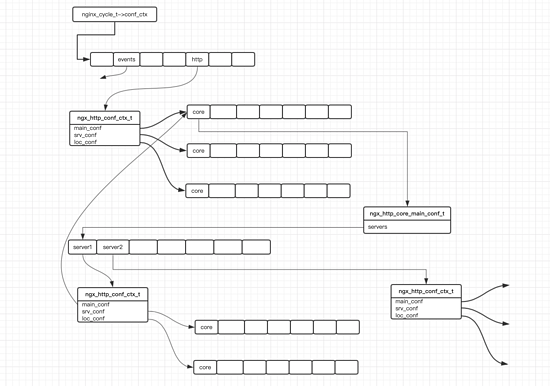

上面我們講到，使用 ngx_http_conf_ctx_t 結構體就可以存儲所有的http塊中的配置項，那么server塊中的配置項是如何存儲的呢？其主要存儲在 ngx_http_core_module 模塊的 main_conf 中，也即上面的 main_conf[0] 所對應的 ngx_http_core_main_conf_t 結構體中，該結構體有一個屬性 servers ，這個屬性的類型為 ngx_array_t ，也即一個數組。也就是說，在每個http配置塊下，每個server配置塊都對應于 servers 數組的一個元素，而數組的元素類型與http塊的一致，還是 ngx_http_conf_ctx_t 。不過區別在于，由于當前的配置項一定是可用于server塊或者location塊中的，而不是僅僅只能用于http塊中的，因而配置項的類型一定是上面講到的 NGX_HTTP_SRV_CONF_OFFSET 和 NGX_HTTP_LOC_CONF_OFFSET 之一，而不可能是 NGX_HTTP_MAIN_CONF_OFFSET 。因而這里雖然每個server配置塊對應的配置結構體還是 ngx_http_conf_ctx_t ，但是其 main_conf 數組是不會有對應的配置項的，而只能從http塊中繼承配置項。既然是繼承，nginx的處理方式是直接將該數組的指針指向http塊對應的 ngx_http_conf_ctx_t 的 main_conf 數組。如下所示為兩個server塊配置的示意圖：

這個圖稍微看起來有點復雜，但實際上并不復雜，按照配置塊劃分，上面的 ngx_http_conf_ctx_t 中存儲的就是http塊的配置，而下面的兩個 ngx_http_conf_ctx_t 存儲的就是兩個server塊中的配置，中間的引用過程是通過http塊的 ngx_http_core_module 模塊對應的 ngx_http_core_main_conf_t.servers 進行的。需要注意的一點是，上面的server塊的配置中， main_conf 指針都是指向的http塊的對應 ngx_http_conf_ctx_t 的 main_conf 屬性。

3. location塊的存儲方式

對于location塊的存儲，其存儲結構也還是 ngx_http_conf_ctx_t ，并且由于當前配置項在location塊中的，因而其類型一定不會是 NGX_HTTP_MAIN_CONF_OFFSET 和 NGX_HTTP_SRV_CONF_OFFSET ，也就是說，解析location配置項得到的數據一定是存儲在 loc_conf 數組中的。因而，與server塊一樣，location塊對應的 ngx_http_conf_ctx_t 結構體中的 main_conf 和 srv_conf 指向的則是當前location所在的http塊的 main_conf 和所在的server塊的 srv_conf 數組。

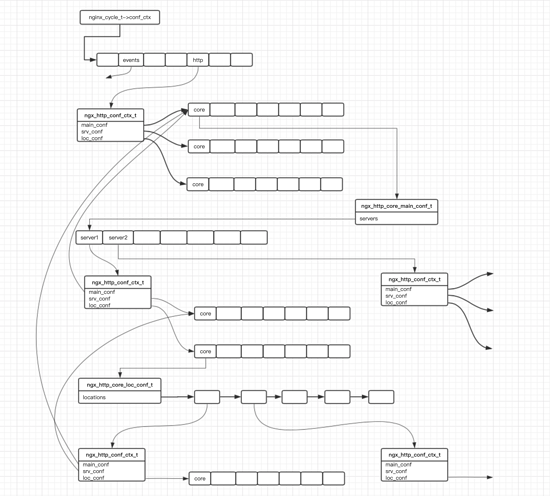

另外，一個server塊下會有多個location塊，在存儲結構上，這些location塊是以隊列的方式進行組織的，與server塊類似，這個隊列則是存儲在其所在的server塊對應的 ngx_http_conf_ctx_t 的 loc_conf[0] 中的。這里的 loc_conf[0] 的結構體類型為 ngx_http_core_loc_conf_s ，其有一個 ngx_queue_t 類型的屬性 locations 就是該location隊列。最后需要注意的是，這里的 locations 屬性表征的不僅僅只是server塊下的多個location塊，因為在location配置塊下還可以繼續配置多個location塊，如此不斷遞歸下去。這些子location塊的類型其實還是 ngx_http_core_loc_conf_s ，因而也是可以通過 locations 屬性進行表征的。如下是加入location配置塊的結構體示意圖：

圖中展示了兩個location并列組織的情形，其 main_conf 和 srv_conf 分別指向了http塊的 main_conf 和當前location塊所在的server塊的 srv_conf ，并且兩個location塊對應的結構體是以隊列的方式組織在 ngx_http_core_loc_conf_t 中的。

4. 小結

本文從 ngx_cycle_t 結構體開始，介紹了http塊的配置項是如何存儲在 ngx_cycle_t 中的，并且依次介紹了http塊、server塊和location塊的存儲方式，以及相互之間的組織方式。
