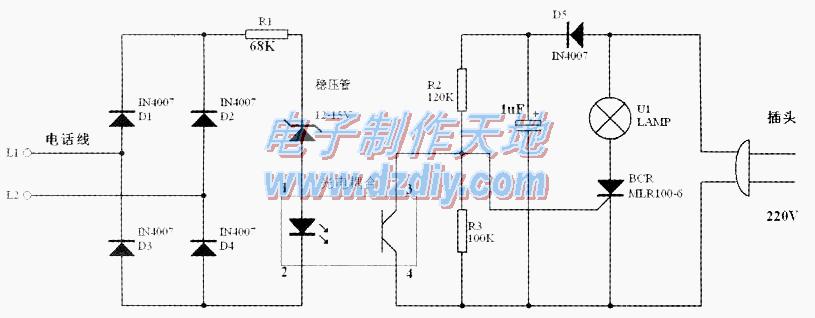

這款電話照明燈是根據電話機及光電耦合器、可控硅原理設計的，工作原理如下：

1、D1~D4構成一橋式整流電路，L1、L2與電話機并接。

2、掛機狀態時，線路電壓約為48V，經R1限流，使穩壓管擊穿，光耦IC導通，可控硅無觸發電壓截止，指示燈不亮。

3、當有電話來時，鈴聲電流經D1~D4整流為脈動直流，使光耦不斷導通和截止。可控硅得到脈沖觸發導通和截止，燈泡發出閃爍的光。

4、摘機以后，高內阻的饋電電壓馬上降到≤l2V，穩壓管不能截止，光耦IC截止，其4腳電壓上升，可控硅觸發導通，燈泡點亮。

此電路特點有以下幾個方面：

1、平時無電話時，電燈不亮，幾乎不耗電能。

2、搞機后燈即亮，可當作撥號照明燈。

3、提醒掛機：打完電話掛機，如果燈未熄滅，說明話筒未放好，提醒使用者正確掛機。

4、防盜打功能：如自家未打電話而燈殼，可提起話筒聆聽，如有話音，說明有人盜用你的電話線路：如無任何聲音，說明外線斷線，即可通知電話局維修。

5、來電燈光提示：老人耳背可能聽不到振鈴聲；嘈雜的商店也可能聽不到振鈴聲，當看到燈在不斷閃亮時，即可知有來電。

6.如果在白天接電話時怕照明燈殼會費電，也可以關閉照明燈。

此電路結構簡潔，制作成本很低，元件易購，電阻選擇1/8W的普通電阻即可。光電耦合IC用PC817等四腳光耦，可控硅可用任何IA/400V的單向可控硅，如MLRIOO-6、BT33等。
