自制電話機話音無線傳輸器,wireless monitor
關鍵字:自制電話機話音無線傳輸器
自制電話機話音無線傳輸器 作者:四川 夏歡 近日,偶然找到一張2002年的《電子報》。看到一篇名為《最簡錄音電話》的文章,受到啟發,并組裝了電話機無線監~聽~器。現與大家分享。如有不妥之處,請指出。 特點:此電路結構簡單,所用元件少、成本低、易于組裝。用調頻方式無線傳輸信號,再用普通調頻收音機接收(工作范圍≥15m),可長期駐留在電話線上。 1.工作原理 此電路串聯在電話線上,當電話掛機時,電話線電壓(后簡稱線電壓)在50V以上。此時,繼電器吸合,使充電電路導通,給電池充電。當電話摘機時,線電壓降至10V左右。此時繼電器線圈停止工作,使充電電路斷開,調頻發射電路導通。發射電路將電話的來電信號發射出去(注:變壓器B的作用是感應線上音頻信號,并將信號供給發射電路)。
2.元件選用 (1)變壓器選用袖珍收音機的推挽輸出變壓器。
(2)繼電器選用雙觸頭,12V工作電壓、體積小、靈敏度高、線圈工作電流盡可能小的電磁繼電器。
(3)三極管為高頻小功率管C9018。

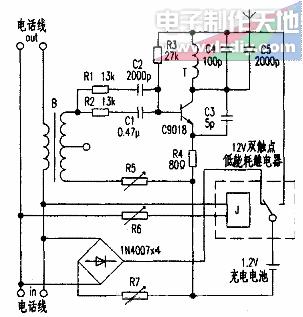

(4)電感T用φ0.6mm漆包線在圓珠筆芯上,繞4匝脫胎而成。其他元件按電路圖標稱值選用。
3.調試 1)調節電感線圈T的匝距,使發射頻率在88MHz~108MHz之間,且應避開當?shù)氐恼{(diào)頻電臺。
2)微調R3,使三極管工作點處在合理位置。
3)調節R5,使變壓器輸出信號強度在合適的范圍內。
4)調節R6,使電話掛機時,電磁繼電器剛好能吸合。
5)調節R7,使充電時,電池兩端電壓在2V左右(注:每次更換充電電池時,應重調R7。使充電電壓合適)。
在家實驗時,發現將此機串聯在電話線上后,電話音量和摘機時的響應速度有所下降,但通話質量并沒有受到影響。另外,繼電器工作電流越大,電話機音量下降越多,甚至無聲。
