電話機電路的結構

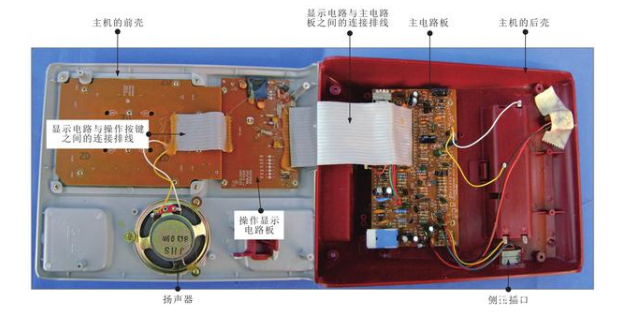

圖13-31為電話機主機內部電路的結構，主要由主電路板、操作顯示電路板、排線及揚聲器等構成。

圖13-31 電話機主機內部電路的結構

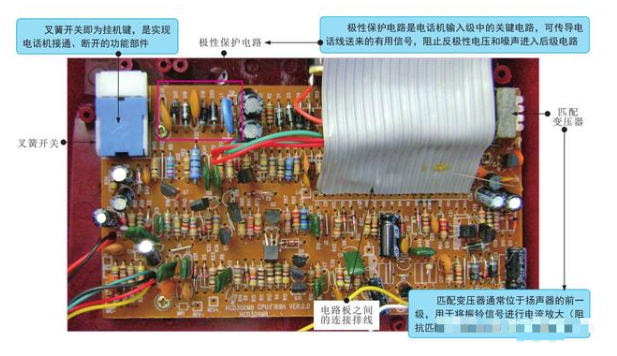

圖13-32為電話機的主電路板。電話機的大部分電路和關鍵元器件都在主電路板上，如叉簧開關、極性保護電路、匹配變壓器等。

圖13-32 電話機的主電路板

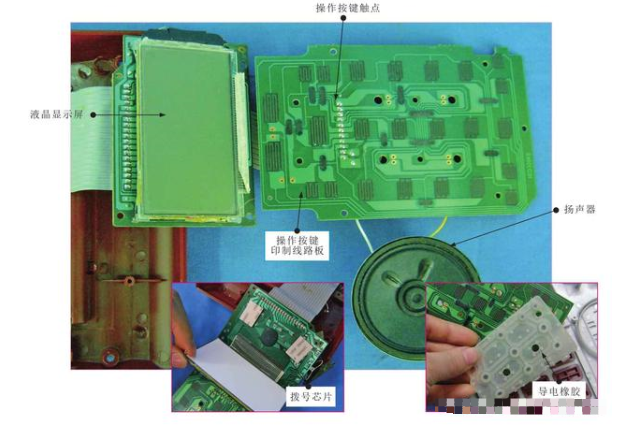

圖13-33為電話機的操作及顯示電路板，主要包含操作按鍵觸點、液晶顯示屏、撥號芯片及揚聲器等。

圖13-33 電話機的操作及顯示電路板

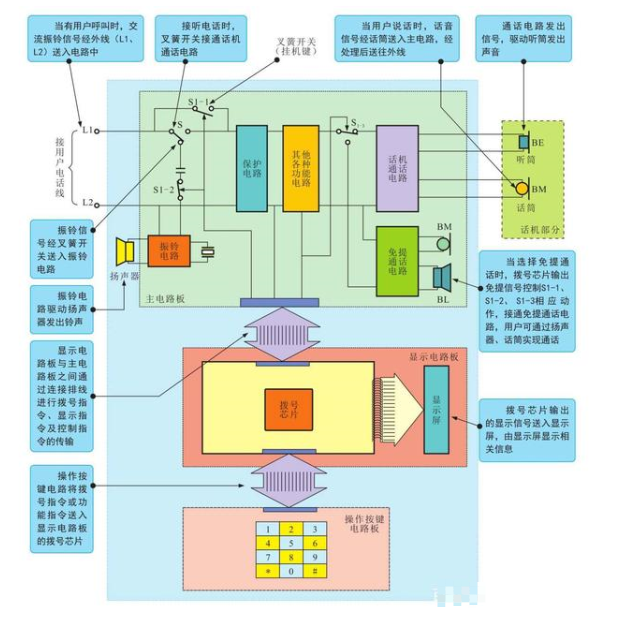

圖13-34為電話機電路的功能框圖。

劃重點

圖13-34 電話機電路的功能框圖

多說兩句！

圖13-34中，操作按鍵電路板是由主電路板上的撥號芯片控制的;顯示電路板與主電路板之間通過連接排線進行數據傳輸;主電路板與話機部分通過4芯線連接，并通過2芯的用戶電話線與外線通信。

電話機實用電路

1 電話機聽筒通話電路

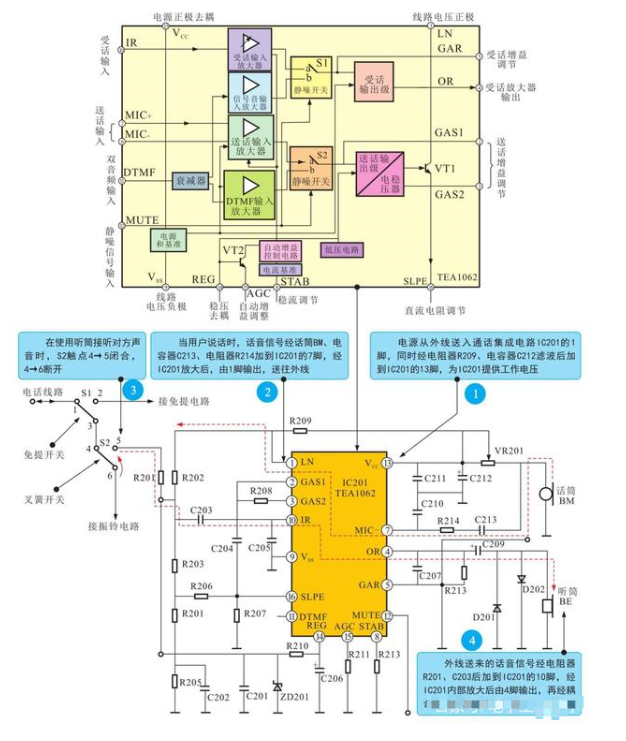

圖13-35為由通話集成電路TEA1062構成的電話機聽筒通話電路。

圖13-35

2 電話機振鈴電路

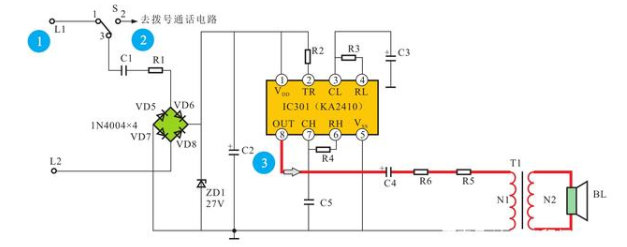

圖13-36為采用振鈴芯片KA2410的電話機振鈴電路。由圖可知，該電路主要是由叉簧開關S、振鈴芯片IC301（KA2410）、匹配變壓器T1、揚聲器BL等部分構成的。

圖13-36

圖13-36電路分析

1 當有用戶呼叫時，交流振鈴信號經外線（L1、L2）送入電路中。

2 未摘機時，叉簧開關S的觸點接在1→3上，振鈴信號經電容器C1后耦合到振鈴電路中，再經限流電阻器R1、極性保護電路VD5～VD8、C2濾波及ZD1穩壓后，加到振鈴芯片IC301的1、5腳，為IC301提供工作電壓。

3 當IC301獲得工作電壓后，內部振蕩器啟振，由一個超頻振蕩器控制一個音頻振蕩器，經放大后，由8腳輸出音頻振鈴信號，經耦合電容C4、R6后，由匹配變壓器T1耦合至揚聲器發出鈴聲。

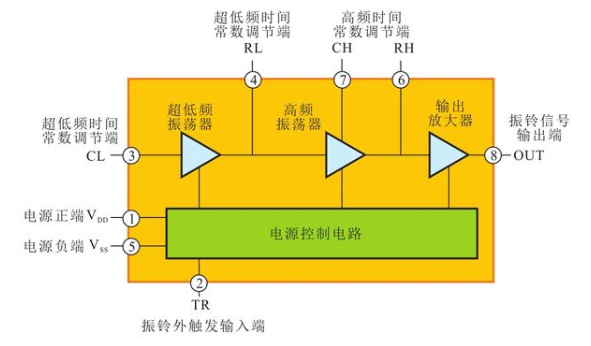

圖13-37為振鈴芯片KA2410的內部結構。

圖13-37 振鈴芯片KA2410的內部結構

3 電話機免提通話電路

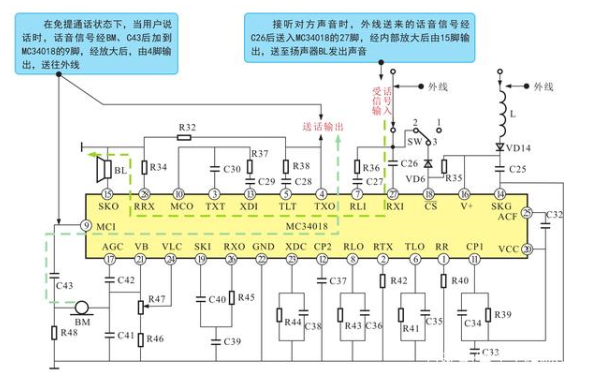

圖13-38為由通話集成電路MC34018構成的電話機免提通話電路。由圖可知，該電路主要是由免提通話信號處理集成電路（MC34018）、免提話筒BM、揚聲器BL及外圍元器件構成的。

圖13-38

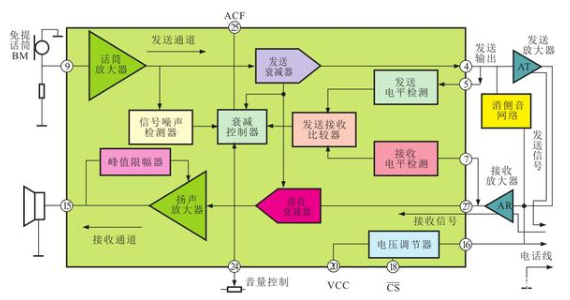

圖13-39為MC34018的內部結構。

圖13-39 MC34018的內部結構

4 電話機撥號電路

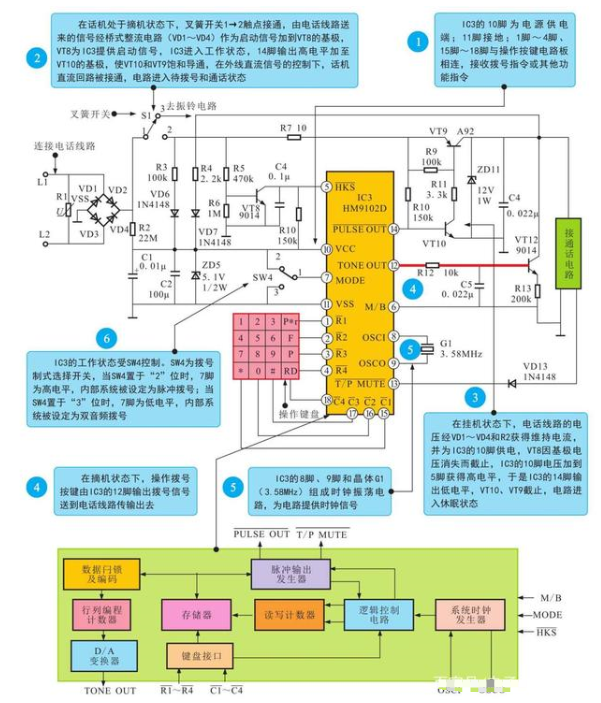

圖13-40為由撥號芯片HM9102D構成的電話機撥號電路。該電路主要是由撥號芯片IC3（HM9102D）、晶體G1、叉簧開關S1、極性保護電路VD1～VD4、壓敏電阻器R1及操作鍵盤等構成的。

圖13-40

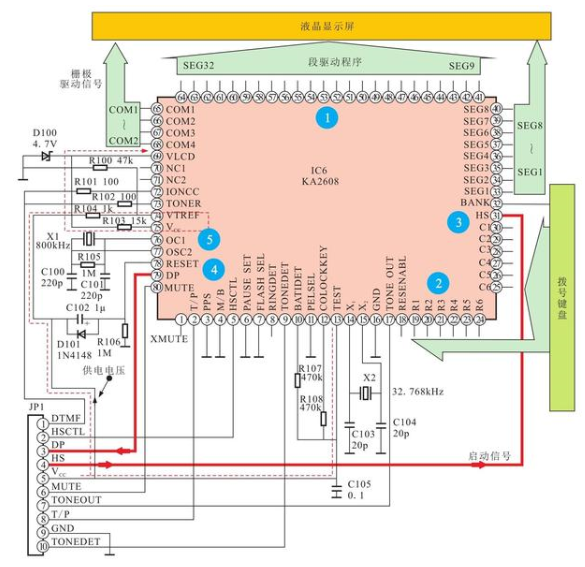

圖13-41為由撥號芯片KA2608構成的撥號電路。由圖可知，該電路是以撥號芯片IC6（KA2608）為核心的電路單元。KA2608是一種多功能芯片，內部包含撥號控制、時鐘及計時等功能。

圖13-41

圖13-41電路分析

1 撥號芯片IC6（KA2608）的33～68腳為液晶顯示屏的控制信號輸出端，為液晶顯示屏提供顯示驅動信號;69腳外接4.7V的穩壓管D100，為液晶顯示屏提供一個穩定的工作電壓;14腳、15腳外接晶體X2、諧振電容C103、C104構成時鐘振蕩電路，為IC6提供時鐘信號。

2 IC6的15～24腳、25～30腳與操作按鍵電路板相連，組成6×6鍵盤信號輸入電路，用于接收撥號指令或其他功能指令。

3 IC6的31腳為啟動端，經JP1的4腳與主電路板相連，接收主電路板送來的啟動信號。

4 JP1為撥號芯片與主電路板連接的接口插件，各種信號及電壓的傳輸都是通過該插件進行的，如主電路板送來的5V供電電壓經JP1的5腳后分為兩路：一路直接送往IC6芯片的13腳，為其提供足夠的工作電壓;另一路經R104加到IC6的74腳，經內部穩壓處理后從75腳輸出，經R103、D100為液晶顯示屏提供工作電壓。

5 IC6的77腳、76腳和晶體X1（800kHz）、R105、C100、C101組成撥號振蕩電路。
